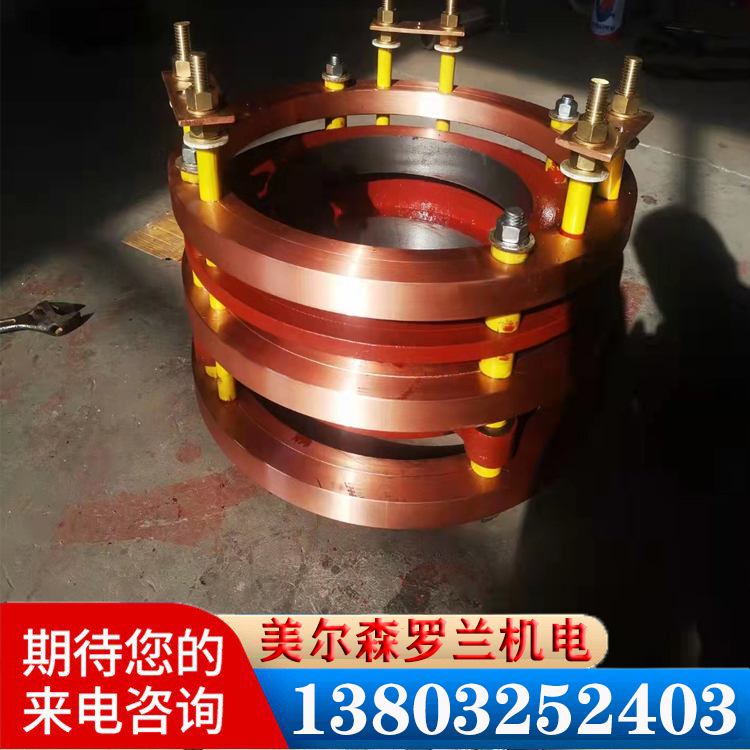

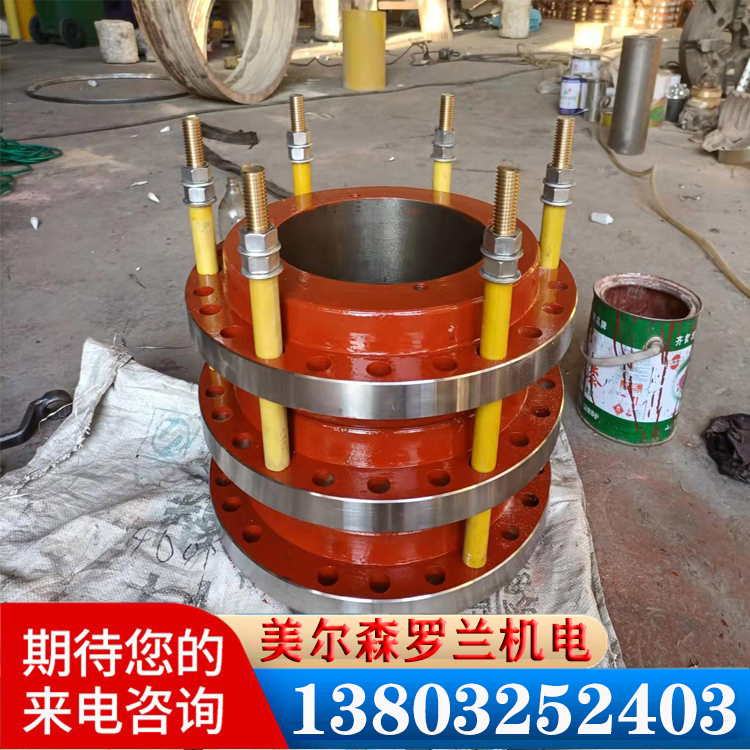

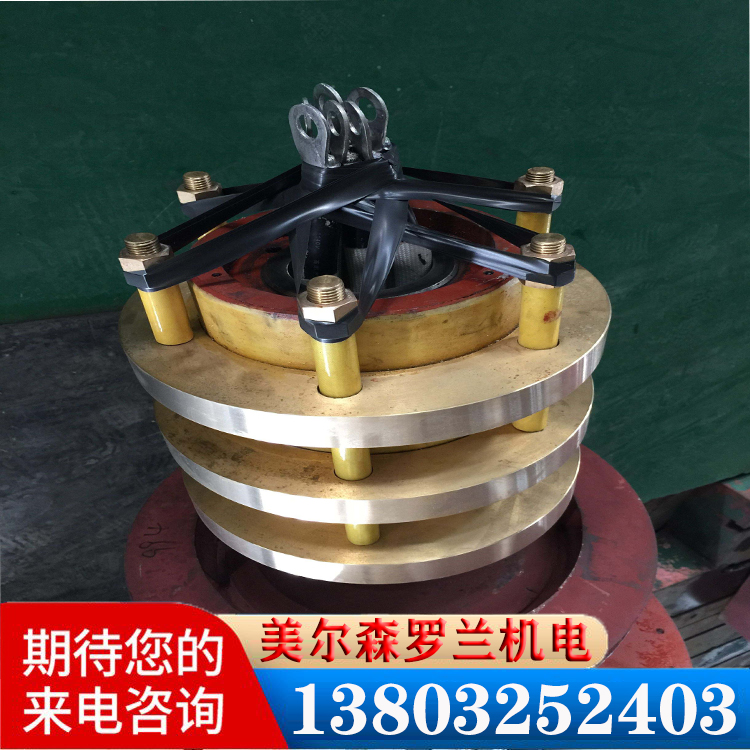

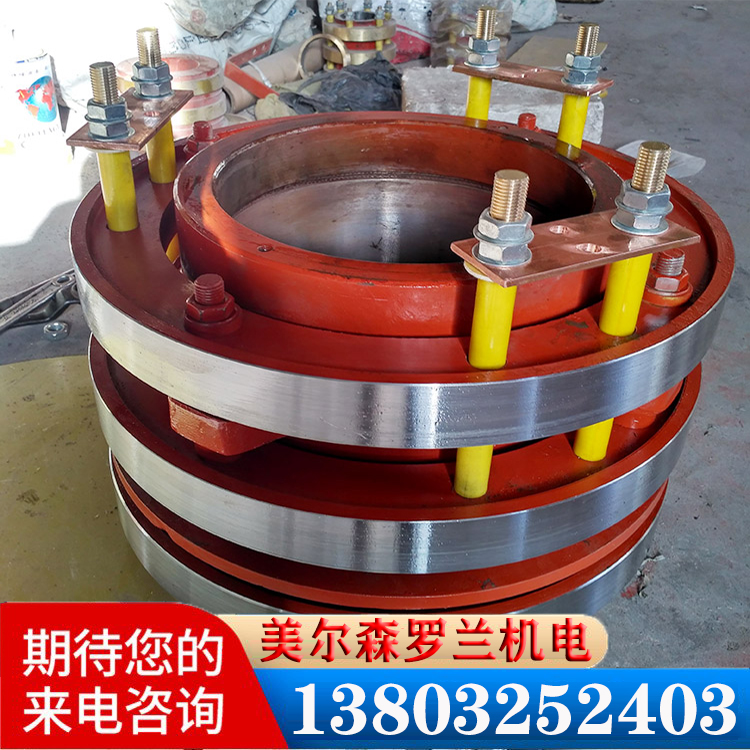

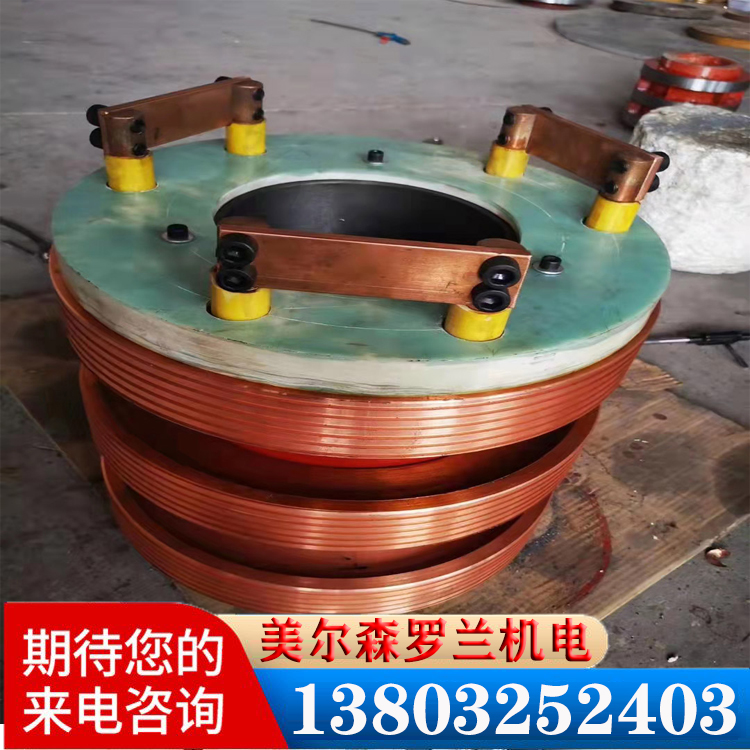

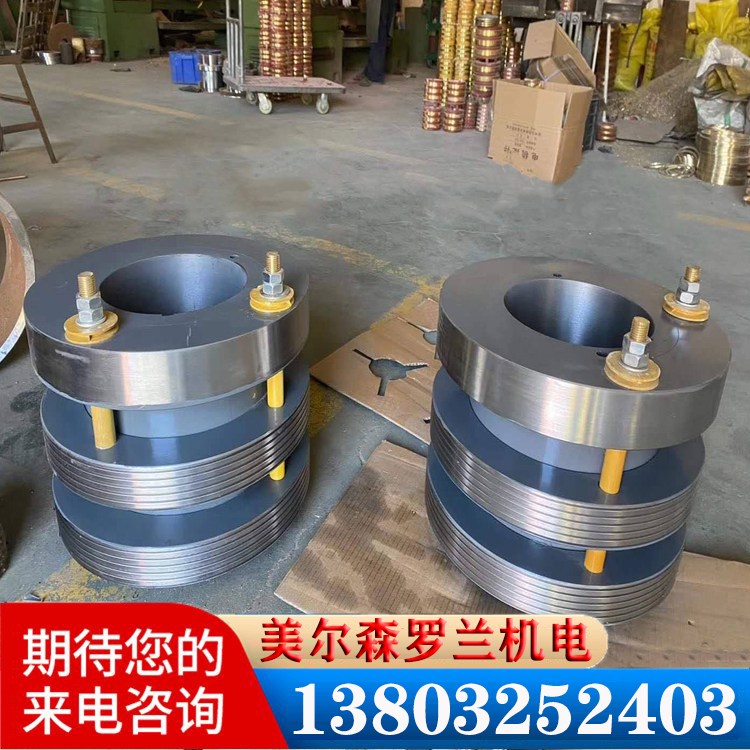

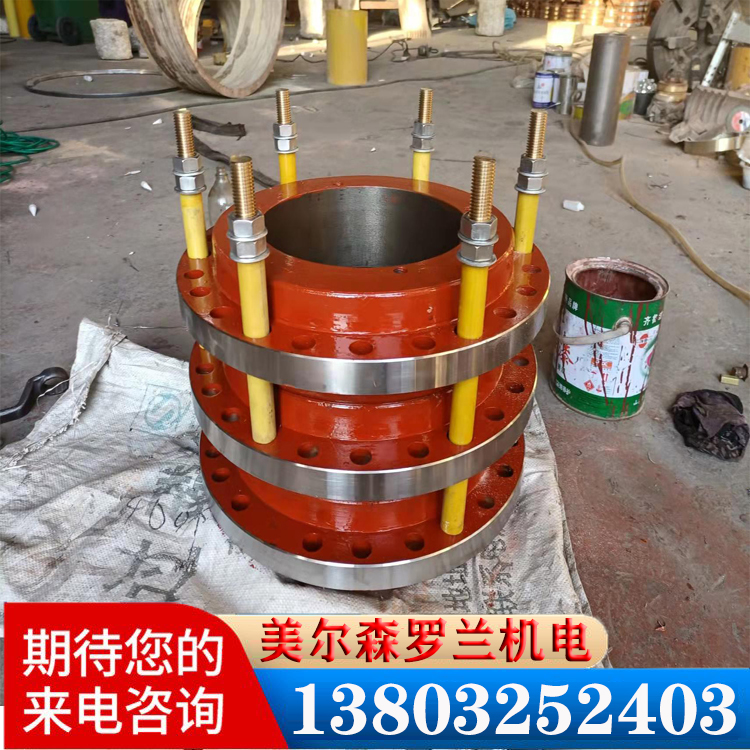

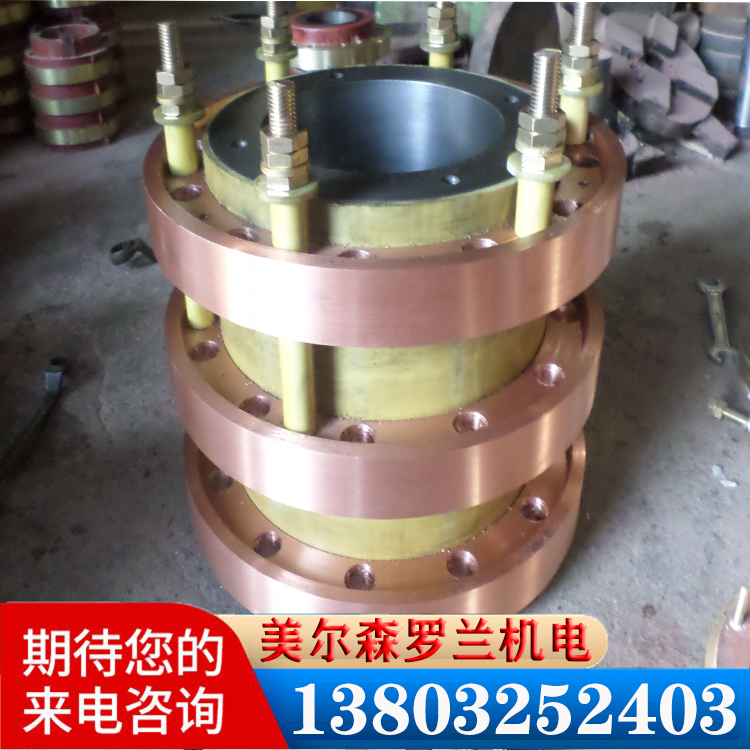

湘潭YRKK900集電環

  在電的旋轉傳導和信號旋轉傳輸中，需要一靜態導體和一旋轉動態導體良好接觸的系統，這種用于功率旋轉傳導或信號旋轉傳輸?shù)难b置就叫集電環（滑環）系統。在集電環系統中，一般把中心環叫集電環，與集電環接觸的導體統稱為碳刷。以貴金屬制成的刷體單支叫刷針或多支叫刷束。支撐電刷并保持電刷相對位置的裝置叫刷架，與電刷配合的盒叫刷盒，刷盒上安裝一套能實現碳刷壓力的裝置叫壓指，壓指與刷盒的裝配統稱為刷握裝配，也叫刷握。

  根據不同的要求，集電環在設計制造中可選擇不同的材料，選擇材料首先考慮的條件是電流密度的傳導實現，環境的適應以及機械性能保障。根據配置設備使用條件、目的轉數、設備設計壽命、產品要求維護周期等因數綜合考慮。集電環有裝配式、模塑式、橋式、密閉式、開啟式等諸多結構形式。集電環的材料根據傳統的經驗一般有錫青銅、硅黃銅、不銹鋼、碳素鋼、貴金屬。設計集電環系統時首先根據機器的使用條件綜合考慮確定集電環材質。

  在集電環的材質確定后，根據功率計算出電流密度、線速度，再選擇碳刷的材質。碳刷材質的正確選擇在集電環系統中至關重要，它決定著集電環的壽命、機器的穩定性。不同的環境下和不同性能的機器使用的碳刷都會有極大的差別，特殊情況下要有現場實踐確定。開發研究綜合性能完美的接觸導電刷是我們業內義不容辭的責任。新出廠的集電環表面粗糙度在0.75～1.25μm，高于0.75μm電刷會產生諧波顫動，形成瞬間斷路，這一點往往會給人們造成誤解。低于1.25μm 集電環和碳刷磨損會相對過快。應盡可能避免小于或等于0.2μm的粗糙度。促使集電環快速形成導電氧化膜是集電環制造商的制造技術核心，只有導電氧化膜形成后，機器才會穩定下來。氧化膜的形成是在70度左右的情況下完成，當氧化膜形成后溫度會緩慢下降到40～50度，形成一個穩定的良好的運行環境。集電環表面在形成良好的導電氧化膜后整個系統就產生了一個質的變化，集電環與碳刷的使用壽命會提高數十倍。
